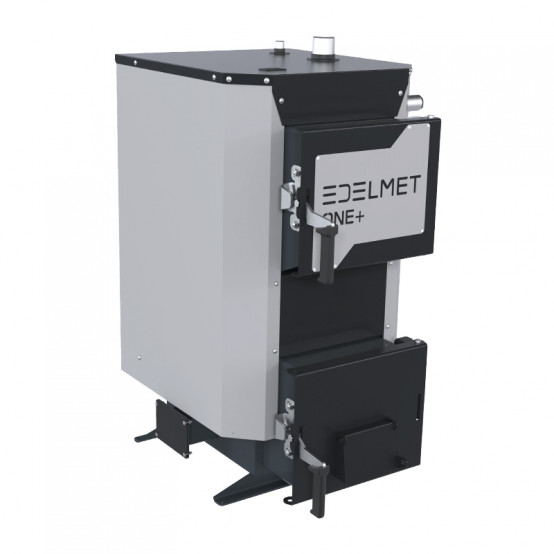

Котел твердотопливный Edelmet One+12-14 кВт

Котел твердотопливный Edelmet One+12-14 кВт

Твердотопливный котел Edelmet One+ мощностью 12-14 кВт предназначен для обогрева 120-140 м². Толщина металла сгорающей камеры составляет 5 мм. Теплообменник котла изготовлен из сертифицированной высококачественной стали 09Г2С. Высокий КПД – 85%, благодаря улучшенному отбору тепла дымовых газов. Большая камера сгорания, которая позволяет удобно забрасывать длинные поленья.

Конструктивно котел представляет собой сборно-сварную конструкцию, состоящую из корпуса с камерой сгорания (топкой). Конвекционная часть котла находится над топкой). Корпус котла выполнен в форме параллелепипеда с двойными стенками, разделенными водными перегородками. На наружной поверхности корпуса под декоративной обшивкой закреплена тепловая изоляция. Топливо для процесса сожжения загружается на колосниковую решетку сквозь загрузочную дверцу. Сгорание топлива в топке происходит с участием воздуха, поставляемого под колосниковую решетку приточным вентилятором. Количество воздуха, необходимого для процесса сгорания, регулируется автоматически блоком автоматики управления или с помощью терморегулятора.

Высокотемпературные продукты сгорания, проходя по теплообменнику, передают тепло путем конвекции теплоносителя (воде), циркулирующей по водной оболочке котла.
Подвод и отвод теплоносителя осуществляется соответственно через патрубки обратной сетевой воды и прямой сетевой воды.
Топочные газы выходят в дымоход через боров, расположенный в задней части котла. Боров оборудован встроенным дроссельным клапаном продуктов сгорания – шибером. В случае слишком высокой тяги в дымоходе шибер позволяет ее снизить путем частичного перекрывания выходного бороваго отверстия.

Сгорание топлива в топке происходит с участием воздуха, поставляемого в топку следующим образом:
- с механическим регулятором тяги – под колосниковую решетку через дверцу подачи воздуха. Количество воздуха, необходимого для процесса сгорания, регулируется механическим регулятором тяги, который путем натяжения или ослабления цепи управляет положением крышки (лючка) дверцы.
- с вентилятором и блоком автоматического управления – приточным вентилятором под колосниковую решетку по каналу подачи воздуха. Количество воздуха, необходимого для процесса сгорания, автоматически регулируется контроллером.
В верхней части корпуса котла расположен штуцер для установки предохранительного клапана или группы безопасности котла. Для возможности установки вентилятора предусмотрено отверстие, которое заглушено крышкой. Ревизионная дверца, расположенная на передней стенке котла, необходима для периодической чистки колосниковой решетки.

Характеристики твердотопливного котла Edelmet One+ 12-14 кВт:

• Номинальная теплопроизводительность (мощность) котла: 12-14 кВт
• Площадь теплообмена в котле: 1,2 м².
• КПД: 85%
• Толщина стали корпуса котла и топки: 5 мм.
• Размеры топки (ВхШхГ), мм: 420х300х340
• Объем: 46 дм3
• Водяная емкость котла: 32 л
• Масса котла без воды: 124 кг
• Необходимая тяга топочных газов: 23-32 Па
• Температура топочных газов при выходе из котла: 100-180°С
• Рекомендуемая минимальная температура воды: 58°С
• Максимальная температура воды: 85°С
• Номинальное (максимальное рабочее) давление воды: 0,15 МПа
• Испытательное давление воды, не более 0,3 МПа
• Размеры загрузочной дверцы (ВхШ),мм: 250х260
• Рекомендуемые параметры дымохода:

         - площадь сечения: 201 см²
         - внутренний диаметр: 160 мм
         - высота (минимально допустимая): 5 м

• Наружный диаметр борового котла: 159 мм
• Диаметр патрубков прямой и обратной сетевой воды (Ду): 40 мм.
• Диаметр штуцера под предохранительный клапан (Ду): 15 мм
• Необходимая величина давления износа предохранительного клапана: 0,2 МПа

Устройство твердотопливного котла Edelmet One+ 12-14 кВт:

1 – Корпус котла;
2 – Камера сгорания (топка);
3 – конвекционная часть;
4 – Температурный датчик;
5 – Дверцы загрузочные;
6 – Дверцы ревизионные;
7 – Крышка отверстия под вентилятор;
8 – Патрубок прямой сетевой воды;
9 – Патрубок обратной сетевой воды;
10 – Штуцер слива воды из котла;
11 – Штуцер под предохранительный клапан;
12 – Боров;
13 – Шибер тяги топочных газов;
14 – Колосниковая решетка;
15 – Патрубок под терморегулятор;
16 – Водяная оболочка;
17 – теплоизоляция корпуса;
18 – Обшивка котла;
19 – Лючок под терморегулятор

Комплектация:

• котел в сборе: 1 шт.
• комплект для очистки котла: 1 шт.
• паспорт: 1 шт
• предохранительный клапан: 1 шт.
• блок автоматического управления: в зависимости от выбора
• вентилятор: в зависимости от выбора
• механический регулятор тяги: покупается отдельно
